Что же такое «байпас»?

В переводе с английского языка слово «bipasse» дословно обозначает, как обводной, параллельный. В применении к его практике использования в сетях теплоснабжения, то байпас представляет собой обводной или параллельный участок относительно основной линии, с применением которого возможно проведение на основной линии различных регулировочных и ремонтных работ без остановки работы всей системы обогрева. Рассмотрим основные случаи применения байпаса в теплопроводных сетях.

Байпас радиаторов при однотрубной системе обогрева дома

В системе отопления дома – байпас, это обыкновенная перемычка, которая используется для регулирования расхода теплоносителя. Наибольшую актуальность он приобретает при функционировании однотрубной системы обогрева в доме, где он сглаживает все ее недостатки. Конструктивно, байпас состоит из трубного соединения (перемычки), которое сообщает между собой трубопровод подающий с горячей водой, входящий в радиатор с линией выходящей из радиатора охлажденной воды (обраткой).

На линии подачи воды в радиатор отопления и на линии ее выхода с радиатора, а также на самой линии байпаса – ставятся шаровые краны. Они используются для возможного отключения данного радиатора системы отопления при проведении на нем ремонтных или других работ, без полной остановки работы всей системы отопления дома, которая в это время переключается на работу через байпас, минуя отключенный радиатор отопления.

Для возможности автоматического регулирования температуры в радиаторе отопления, иногда вместо шарового крана, на его входе устанавливается терморегулятор, что обеспечивает оптимальную для данного помещения, заданную нами температуру.

Монтаж байпасной линии, необходимо делать максимально близко к радиатору отопления

Необходимо также учитывать то, что ее диаметр должен быть всегда меньше, нежели у труб, на входе и выходе с радиатора отопления, и он делается, как правило, с пол дюймовых трубок. На байпасе, для возможности регулирования подачи воды на батарею отопления – ставится шаровый регулировочный кран.

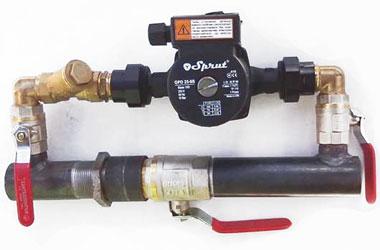

Использование байпаса на линии сетевого насоса системы обогрева

Использование байпаса в системе обогрева дома на линии циркуляционного сетевого насоса системы дает возможность работы всей системы, как с принудительной циркуляцией в ней теплоносителя, так и в режиме естественной циркуляции, к примеру, во время аварийного отключения электроэнергии в доме.

При использовании в системе обогрева дома циркуляционного сетевого насоса установленного на байпасной линии, часто параллельно ему на основной линии системы, может устанавливаться вместо шарового крана специальный обратный клапан. Нормальное его состояние закрытое, а вот в случае аварийного отключения электроэнергии – он сразу же открывается, тем самым, переключая всю работу системы обогрева на естественную циркуляцию теплоносителя в ней.

Установка байпаса в системе отопления возле котла

Монтируют этот основной байпас, как правило, рядом с отопительным котлом – непосредственно на обратке системы обогрева дома. Его установка должна производиться в месте с самой низкой температурой в системе. Такое расположение обратки, не допускает перегрева циркуляционного сетевого насоса системы обогрева, а также предотвратит возможное завоздушивание всей системы. Конструктивно, данный байпас устанавливается в горизонтальной плоскости, а его диаметр соответствует диаметру обратной магистрали системы.

Как видим, байпас в современных системах обогрева дома играет существенную роль для обеспечения их нормального функционирования и его установка должна быть грамотно спланированной и правильной.
