Разводка труб в ванной комнате представляет собой систему трубопроводов, обеспечивающих подачу горячей и холодной воды от центральных стояков к точкам водоразбора.

В нее, кроме трубопроводов и собственно сантехнических приборов (смесители, унитаз, душевая кабина, биде и т.д.), также входят:

• счетчики воды;
• запорная арматура (вентили, шаровые краны) для регулирования и перекрытия потока воды;
• фильтры для очистки воды от механических загрязнений;
• фитинги (соединительные элементы трубопроводов: уголки, муфты, переходники, водорозетки и др.);
• редукторы давления для предохранения сантехнических приборов от резких перепадов давления;
• подводка от системы отопления к полотенцесушителю;
• система водоотведения (канализация).

Поскольку в большинстве квартир ванная комната с санузлом располагается рядом с кухней, разводка горячего и холодного водоснабжения, а также канализации выполняется в единой системе.

Обычно перед устройством разводки труб водопровода, канализации и отопления в ванной составляется схема расположения всех сантехнических приборов с указанием расстояний между ними. Это нужно сделать для определения длины труб, подсчета необходимого количества фитингов и во избежание использования лишних труб и соединений.

Трубы

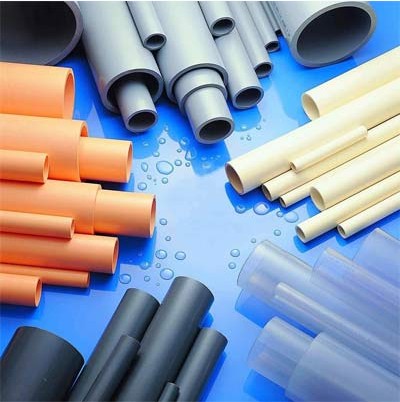

Если раньше разводку горячей и холодной воды выполняли из стальных труб (в лучшем случае – оцинкованных), канализационные трубы – из чугуна, то сейчас широко применяются пластиковые трубы (полипропиленовые, металлопластиковые и др.). По сравнению со стальными они имеют ряд неоспоримых преимуществ:

• изнутри практически не заиливаются и не зарастают грязью и ржавчиной;
• не подвержены коррозии, поэтому продолжительность срока эксплуатации пластиковых труб намного больше стальных;
• легкость монтажа в сочетании с достаточно высокой степенью надежности соединений.

Однако пластиковые трубы имеют свои недостатки. Например, металлопластиковые (комбинация металла и пластика) чувствительны к механическим повреждениям и подвержены протечкам в соединениях. Для соединения полипропиленовых труб необходимо наличие специального сварочного устройства («утюг», «паяльник»).

Виды разводки труб

1. Последовательная. Выполняется для помещений с минимальным количеством сантехнических приборов. В ванной комнате может быть один смеситель на раковину и на ванну и подводка к стиральной машине. При последовательном способе трубы имеют минимальное количество соединений и занимают намного меньше места. Поэтому такой способ разводки прост, надежен и недорог. Однако он не подходит, если в ванной комнате присутствует множество точек водоразбора (например, отдельные смесители на раковину и на ванну, водонагреватель, стиральная машина, унитазы, мойка на кухне, посудомоечная машина и т. п.).
2. Коллекторная. Поскольку подача воды происходит отдельно к каждой точке водоразбора, то при необходимости есть возможность прекратить подачу воды на любой прибор, не перекрывая другие. При использовании сразу нескольких сантехнических приборов, падения напора в них не происходит, так как коллектор («гребенка») большого диаметра выравнивает перепады напора.

Скрытый, открытый и комбинированный способы прокладки труб

Разводка трубопроводов может выполняться в трех вариантах:

Открытая прокладка. Проводится в том случае, когда скрыть трубопроводы в стенах нет возможности. Преимущества открытой проводки:

• легкий доступ для обслуживания, например, в случае засора канализации прочистка трубы не вызовет никаких осложнений;
• при замене труб не придется разрушать стену.

Скрытая прокладка труб. Придает ванной комнате более привлекательный и эстетичный вид. К тому же исключается возможность случайного повреждения трубопровода.

Однако такой способ прокладки более сложный и трудоемкий, поскольку приходится выполнять штробление (полости под трубы) с последующим выравниванием стены. К тому же СНиП требуют помещать трубопровод в обсадную (гофрированную трубу). Поэтому здесь затраты времени больше, чем при открытой прокладке, соответственно, стоимость работ выше. К тому же в несущих стенах штробить и выполнять скрытую прокладку трубопроводов нельзя, так как это ослабляет стену.

Комбинированная прокладка. При таком способе трубопроводы закрываются специальными коробами или фальшстенами, которые можно облицевать керамической плиткой или специальными облицовочными (стеновыми) панелями.

Подводка к полотенцесушителю

Большинство полотенцесушителей подключается к системе отопления при помощи «американки» (разъемное соединение, в котором уплотнителем служат паронитовые или резиновые прокладки). Для отключения полотенцесушителя от системы отопления предусматривается перемычка (байпас) с установленными шаровыми кранами на прямом и обратном трубопроводе.

Разводка труб канализации

Правильная работа канализации обеспечивается выполнением следующих основных правил прокладки:

• соблюдением уклона, соответствующего нормативам (0,02–0,03 в зависимости от диаметра трубы);
• исключением из схемы разводки поворотов на 90 градусов;
• обязательной установкой ревизий (прочисток) для более удобного выполнения работ по устранению засоров;
• устройством люков напротив ревизий при скрытой разводке;
• применением соответствующих диаметров канализационных труб: присоединение унитазов производится трубами диаметром 100 мм, моек и ванн – диаметром 50 мм;
• компенсацией температурных удлинений трубопроводов: гладкий конец трубы, входящий в раструб, не должен доходить до упора примерно на 10 мм.

Разводка труб в ванной – это ответственная работа. Использование некачественных материалов или труб китайского или турецкого производства либо небрежное выполнение работ по монтажу будет обязательно иметь следствием конфликты с соседями снизу из-за подтекания в соединениях или прорыва труб. Поэтому такие работы можно доверить только квалифицированным мастерам.
